Produktbeschreibung

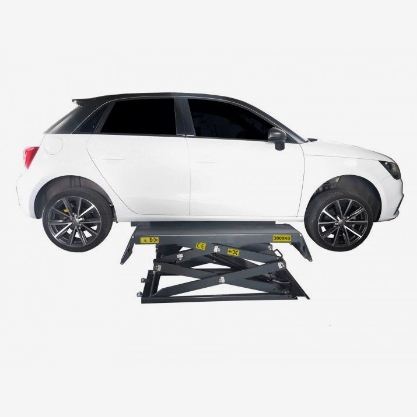

- Geeignet zum Anheben von Fahrzeugen bis 3.000 kg.
- Ideal für Fahrzeugprüfungen sowie Wartungs-, Reparatur- und Servicearbeiten.

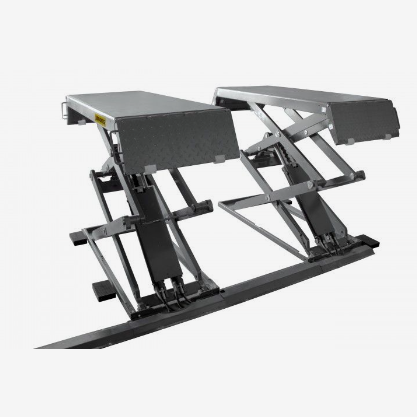

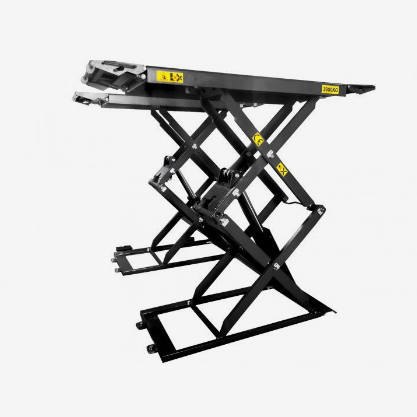

- Flache Scherenkonstruktion für die Installation direkt auf dem Werkstattboden – keine Bodengrube erforderlich.
- Platzsparendes Design mit geringem Flächenbedarf.
- Separate Steuerbox mit Niederspannungssteuerung für hohe Betriebssicherheit.
- Synchron arbeitende Hydraulikzylinder gewährleisten einen gleichmässigen Hub beider Plattformen.
- Mechanische Sicherheitsverriegelung mit pneumatischer Entriegelung.
- Sicherheitsventil und Schlauchbruchsicherung schützen zuverlässig vor hydraulischen Ausfällen und Überlastung.
- Bei einem Hydraulikschaden verhindert das Sicherheitssystem ein plötzliches Absinken der Bühne.
- Manuelle Notabsenkung bei Stromausfall über eine vom Bediener betätigte Handpumpe.
Spezifikation
- Antrieb: Elektrohydraulisch
- Maximale Tragfähigkeit: 3,0 t
- Maximale Hubhöhe: 1.950 mm

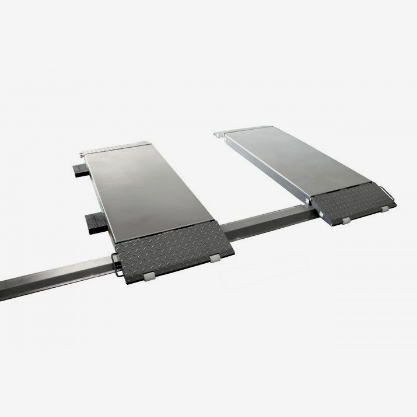

- Plattformhöhe (eingefahren): 100 mm
- Plattformlänge: 1.420 mm
- Plattformbreite: 650 mm
- Gesamtlänge: 2.010 mm
- Gesamtbreite: 2.200 mm
- Eigengewicht: 885 kg
- Stromversorgung: AC 380 V / 50 Hz
- Motorleistung: 2,2 kW
- Hubzeit: ≤ 50 Sekunden
- Senkzeit: ≤ 60 Sekunden
- Einsatzbereich: Innenbereich
Download
Datenblatt F-9815
CAD-Zeichnungen sind auf Anfrage erhältlich.
