Produktbeschreibung
- Geeignet zum Anheben von Fahrzeugen bis 3.500 kg.
- Ideal für Fahrzeugprüfungen, Wartungs-, Reparatur- und Pflegearbeiten.

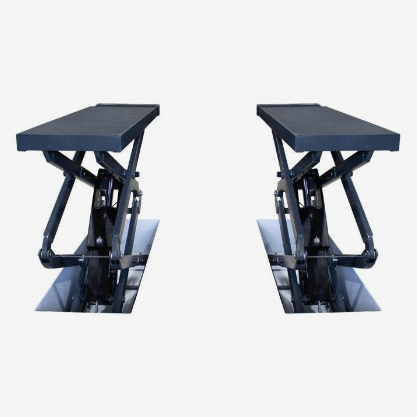

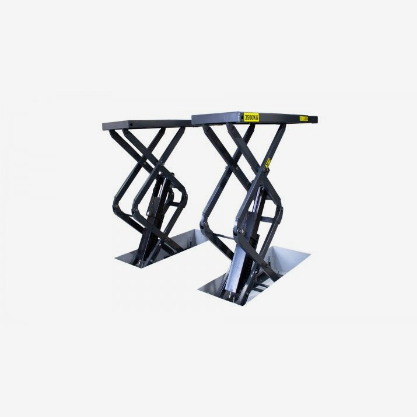

- Unterflur-Scherenkonstruktion mit geringem Platzbedarf.

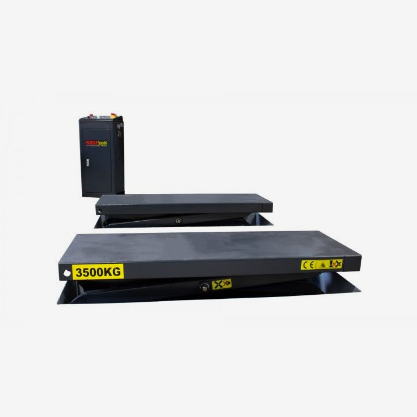

- Separate Steuerbox mit Niederspannungssteuerung für maximale Betriebssicherheit.
- Hydraulikzylinder mit Synchronlauf sorgen für einen gleichmäßigen Hub der Plattformen.
- Doppelte Sicherheitsausstattung durch hydraulische Verriegelung und mechanische Sicherheitsklinke.
- Lichtschranken überwachen die Plattformposition und erhöhen die Arbeitssicherheit.
- Integrierter akustischer Warnton während des Hub- und Senkvorgangs.
- Sicherheitsventil und Schlauchbruchsicherung schützen zuverlässig vor hydraulischen Ausfällen und Überlastung.
- Bei Stromausfall kann die Bühne manuell abgesenkt werden.
- Durch das Sicherheitskonzept wird ein unkontrolliertes Absinken der Plattform verhindert.
Spezifikation
- Antrieb: Elektrohydraulisch
- Maximale Tragfähigkeit: 3,5 t
- Maximaler Plattformhub: 1.830 mm

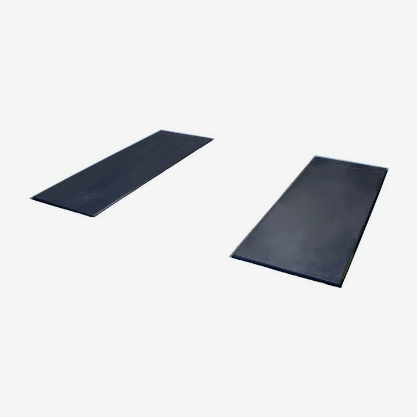

- Plattformhöhe (eingefahren): 330 mm
- Plattformlänge: 1.540–1.740 mm
- Plattformbreite: 548 mm
- Hubzeit: ≤ 50 Sekunden
- Senkzeit: ≤ 60 Sekunden
- Gesamtbreite: 2.026 mm
- Stromversorgung: AC 380 V / 50 Hz
Download
Datenblatt F-9810
CAD-Zeichnungen sind auf Anfrage erhältlich.
